1 概述

液位變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。

2 性能指標

⑴ 工作溫度：0℃～85℃；

⑵ 精度：0.5％FS；

⑶ 補償溫度：0℃～60℃；

⑷ 溫漂：2％FS（0℃～60℃）；

⑸ 絕緣電阻：50MΩ/250V；

⑹ 4～20mA+HART協議輸出。

3 外形及安裝

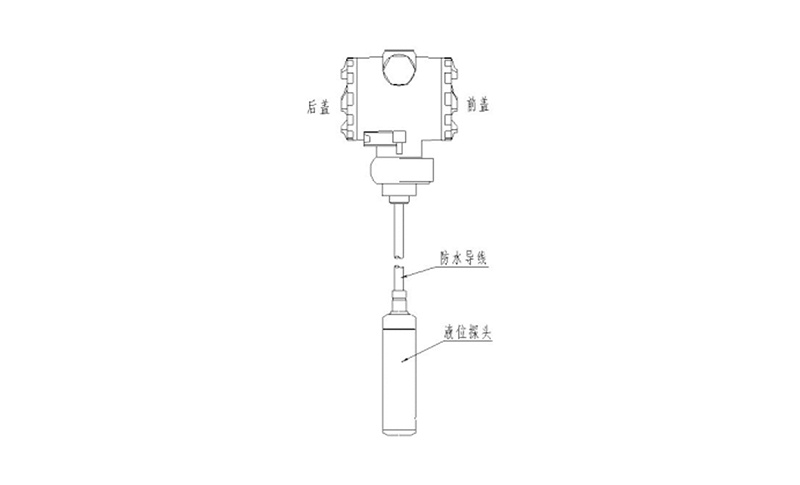

外形結構見圖1，2088液位變送器（軟線投入式）由液位探頭、接線端子、防護帽、中空導線、2088殼體、放大器等

組成，根據用戶的需要可以選用指針表，液晶表頭顯示。

圖1

4 安裝方法

⑴ 選擇易于操作、維護的地方進行安裝；

⑵ 應盡量遠離振動源、熱源的地方安裝；

⑶ 投入式液位變送器安裝時，金屬探頭要沉入容器底部；

⑷ 液位探頭投放到水中，優先選擇能固定，并且遠離進水口。

5 電氣連接

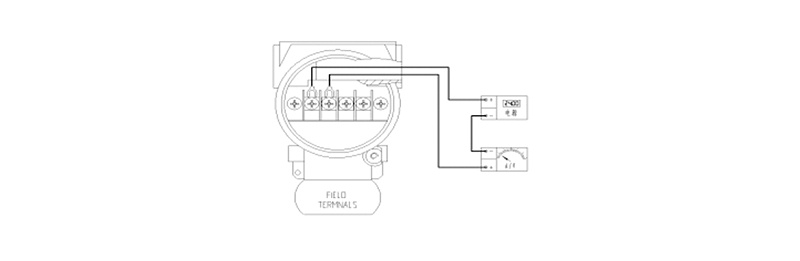

打開儀表后蓋（接線端子面），見接線端子，電氣連接見圖2

圖2

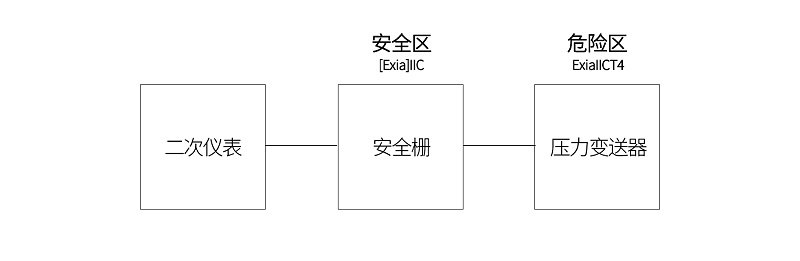

注：若客戶購買的是帶本安系統的，請按如下圖本安系統接線方式連接本安系統接線圖：

     Co,Lo見安全柵使用說明書         Li≈ 0 mH

本安系統參數匹配須遵循如下原則：

Uo≤Ui；   Io≤Ii；   Po≤Pi；  Cc≤Co－Ci；  Lc≤Lo－Li

6 安全使用注意事項

⑴ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰；

⑵ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞；

⑶ 投入式液位變送器安裝，請勿利用導線吊裝產品之外的重物；

⑷ 探頭定期清淤，以免進壓口阻塞；

⑸ 導線為特制防水導線，安裝、使用過程中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要收取導線的費用；

⑹ 安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理。
