智能壓力開關組成

智能壓力開關屬于分體結構，由敏感元件、信號處理、鍵盤輸入、LED、繼電器輸出、電源輸入等構成。



智能壓力開關原理

壓力開關的探頭是利用單晶硅的壓阻效應原理制成的。 單晶硅材料在受到力的作用后，其電阻率要發生變化。

智能壓力開關的特點

壓力開關主要類別包括常開式和常閉式。主要特點有以下幾點：

（1）插片式導線式連接方可供用戶任意選定；

（2）采用英制管螺紋快速接頭或銅管焊接式安裝結構，安裝靈活，使用方便，無需特殊的安裝固定；

（3）壓力范圍內可根據用戶任意選定的壓力值進行制造；

（4）密封式不銹鋼感應器安全可靠。

智能壓力開關主要應用領域

廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。

智能壓力開關的主要類型

壓力開關主要有機械式和電子式兩大類

機械式壓力開關用在空壓機上面主要是來調節空壓機的起停狀態，通過調節儲氣罐內的壓力來讓空壓機停機休息，對機器有保養作用。

電子壓力開關是通過高精度儀表放大器放大壓力信號，通過高速 MCU 采集并處理數據，內置溫度傳感器進行溫度補償，是檢測壓力、液位信號，實現壓力、液位監測和控制的高精度設備。廣泛使用在水文、電力、環保、化工、機械等測量氣體、液體壓力的自動化系統中。因?yàn)檎{(diào)節方便靈活，安裝簡單，可以替代大部分使用液位開關的場合。

南京沃天智能壓力開關系列

智能壓力開關

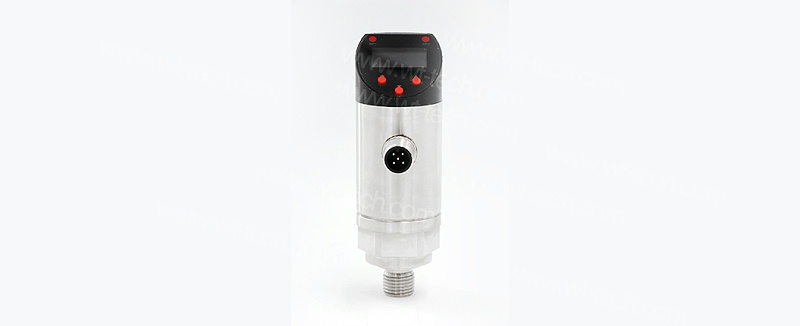

PCM710智能壓力開關

壓力類型：表壓、絕壓、密封壓

量程范圍：0~10kPa…100MPa

過載能力：150~300%F.S.

供電電源：12~30V( 推薦 24V)

顯示方式：4 位 OLED 顯示

輸出方式：PNP、NPN

工作溫度：-25℃ ~80℃

儲存溫度：-40℃ ~100℃

負載容量：≤ 24V?1.2A

精度：0.2%F.S.；0.5%F.S.

外殼材質：不銹鋼 304

膜片材質：不銹鋼 316L

防護等級：IP65

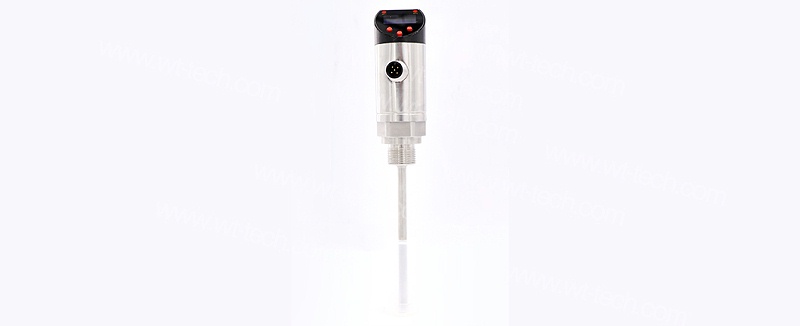

PCT710 智能溫度開關

測量范圍：-50℃ ~150℃

設定范圍：設定遞增；遞減 0.1℃每步

精度：0.5%F.S.（典型）

分辨率：0.1℃

耐壓：300bar

工作電壓：12~30V

空載電流：≤ 12mA

開關量負載電流：≤ 1.2A

模擬量負載電阻：4-20mA 型：≤ 500Ω@24V

顯示方式：4 位 OLED

傳感器：PT100

工作溫度：-20℃ ~80℃

防護等級：IP65

機械壓力開關

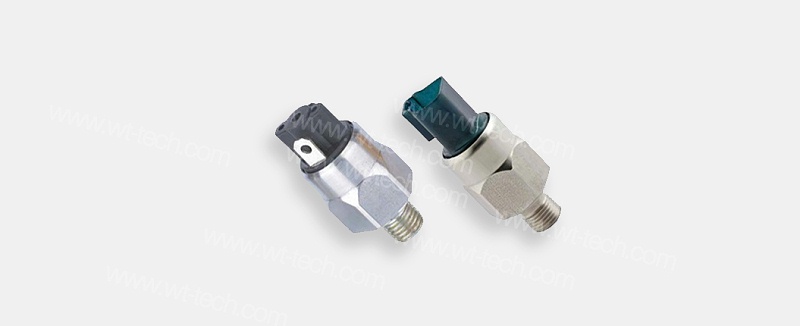

APA 壓力開關

壓力調節范圍：3 ～ 150PSI

精度：設置點的 ±2%，21℃環境

最大過壓：350PSI(24Bar)

防護等級：IP00( 裸露端子 )、IP65(DIN 接頭 )、IP69( 接線、M12、Deutsch 接頭 )

膜片：Buna-N、EPDM、KAPTON ? 、VITON ?

殼體材質：黃銅、化學鍍鎳鋼、不銹鋼 316

機械壽命：1,000,000 次

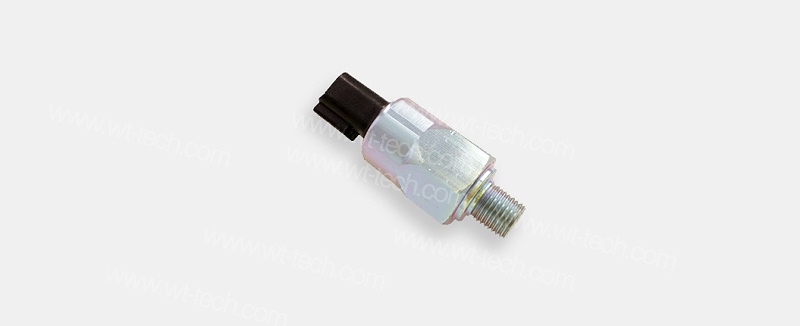

BPA 壓力開關

壓力調節范圍：5~6000PSI

最大過壓：9000PSI 靜壓；7500PSI 動壓

防護等級：IP00( 裸露端子 )、IP65(DIN 接頭)、IP69( 接線、M12、Deutsch 接頭)

膜片：Buna-N、EPDM、KAPTON ? 、VITON ? 、低溫丁腈

殼體材質：鍍鋅鋼、化學鍍鎳鋼、不銹鋼 316

機械壽命：1,000,000 次

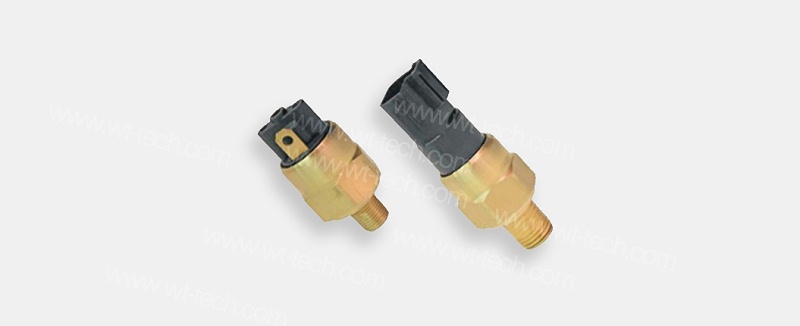

EPA 壓力開關

壓力調節范圍：1.5~6000PSI

最大過壓：9000PSI

防護等級：IP00( 裸露端子 )、IP69( 接線、Deutsch 接頭 )

膜片：Buna-N、EPDM、KAPTON ? 、VITON ? 、低溫丁腈

殼體材質：鍍鋅鋼、化學鍍鎳鋼、不銹鋼 316

機械壽命：1,000,000 次

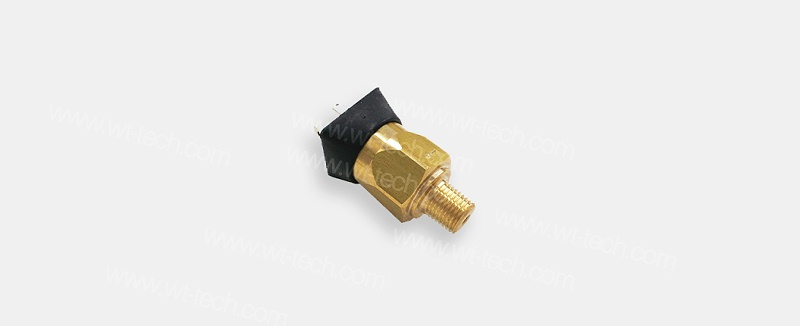

PMA 壓力開關

壓力調節范圍：2~150PSI

最大過壓：350PSI

防護等級：IP00( 裸露端子 )、IP69( 接線、Deutsch 接頭 )

膜片：Buna-N、EPDM、KAPTON ? 、VITON ?

殼體材質：黃銅、化學鍍鎳鋼、不銹鋼 316

機械壽命：1,000,000 次
