電子壓力開關的基本概念

所謂的電子壓力開關就是借助電子元件，輔以進口高精度壓力靈敏元件，同時，采用數字電路把壓力敏感元伯感應的電力信號裝換成開關信號。其開關信號，具有精確度高、體積較小、操作容易安裝快捷等特點。所以在化工、機械、電力等系統壓力控制和自動化過程中被廣泛的運用。

電子壓力開關技術工作原理

電子壓力開關工作原理是：當系統內壓力高于或低于額定的安全壓力時，感應器內碟片瞬時發生移動，之后，通過連接的導桿使開關接通或者斷開，而在系統內壓力恢復安全電壓數值時，碟片有恢復到初始位置，開關也得以恢復到原位，換句話說，就是壓力超過規定數值的時候，彈性元件發生一定程度上的位移，直接或間接的觸發開關元件，使得開關元件的接通斷開狀態發生改變，從而使被測壓力得到

有效的控制。而電子壓力開關的彈性元件主要有彈簧管、膜片、膜盒等構成。

電子壓力開關的組成

（1）主要有單晶硅來制作壓力傳感器。由單晶硅所制作出的壓力傳感器，其精確度，穩定性，抗高低壓以及靜壓的的能力都有提升。為控制的精確度提供了有力的保障。

（2）電子元件的構成，和信號的收集，都能起到對壓力傳感器的信號的調節作用，使得微電腦也能接受利用信號。

（3）嵌入式單片機是微電腦的主要構成元件。嵌入式單片機具有低功耗、體積小、功能性強的特點，能夠?qū)⑽㈦娔X所收集到的信號進行合理的分析，并科學處理，使其能被微電腦所利用。

（4）微電腦發出的壓力開關狀態信息，經過電子開關的處理，會轉變?yōu)橹悄茈娮訅毫﹂_關，并能及時的連接與斷開。

（5）校準按鈕的重要性。在進行電子壓力開關檢測過程中，只需要按下校準按鈕，微電腦就會智能地對當前壓力值進行儲存，并將其設置為電子壓力開關的額定數值，讓檢測工作更加的簡單智能。

當前電子壓力開關的主要優勢

（1）由于模型識別能力和信號自動分段能力的加強，使得原油運輸中存在的安全風險大大降低，甩泵問題也得到了很大程度上的改善。

（2）由于校準按鈕的加入，使得電子壓力開關檢測過程人為參與較少，更為智能化，快捷化。

沃天電子數顯壓力開關

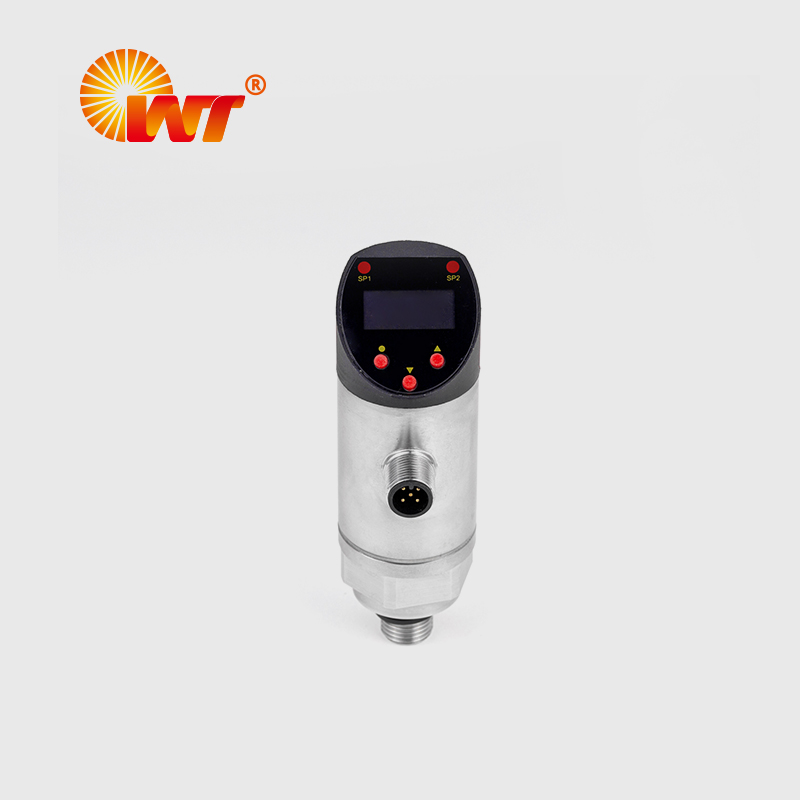

PCM710智能壓力開關

產品概述

PCM710智能壓力開關是集壓力測量、顯示、輸出、控制于一體的智能壓力測控產品。該產品為全電子結構，前端采用硅壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D 轉換器，經微處理器運算處理，現場顯示，并輸出2路開關量和4～20mA模擬量，對控制系統壓力進行檢測和控制。

應用領域

該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。

參考文獻

[1] 吳鶴春 , 吳燦 . 兩線制無源電子壓力開關研究 [J]. 儀器儀表用戶 ,2016(03):43-45+29.

[2] 范傳寶 . 電子壓力開關的設計及應用 [J].廣西輕工業 ,2014(09):70-71.

[3] 鄧萍華 . 智能電子壓力開關研制及應用[J]. 科技信息 ,2014(12):94+49.

[4] 金鑒  . 電子壓力開關技術應用
