南京沃天PCM710智能壓力開關說明書簡易版

返回列表 來源：發布日期： 2019.09.24

產品描述

智能壓力開關是一款提供雙路常開/常閉數字開關量輸出,和數字壓力顯示，以及4-20mA電流輸出的壓力控制器。

詳情請點擊>>>

產品特性

·精巧雅觀的外形設計

·單位可選的靈活的壓力顯示

·現場可編程開關閾值，常開/常閉等開關參數

·開關功能支持遲滯/窗口兩種模式

·靈活的4-20mA輸出以及對應壓力點遷移

·快捷現場零點校正，快捷切換單位

·開關信號阻尼，開關信號濾波算法

·現場可編程壓力采樣頻率

·NPN/PNP自由切換

·顯示信息180°翻轉

·儀表主體300°旋轉

接線方法

M12X1航插	接線定義	線色
	1 VCC 電源正	棕
	2 SP2 開關2	白
	3 GND 電源負	藍
	4 SP1 開關1	黑
	5 4-20mA	灰

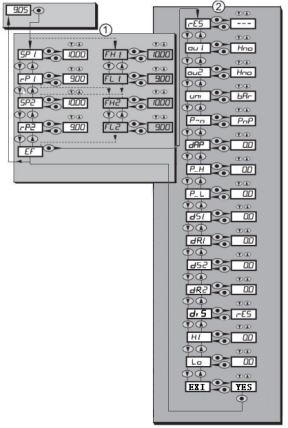

菜單說明

按鍵說明

表頭介紹：

結構表頭示意圖

為開關量1報警燈

?為開關量2報警燈

③為[●] 確定鍵

④為[▼]下鍵

⑤為[▲]上鍵

按鍵操作說明：

1.正常顯示壓力時

[●] 呼出菜單界面

[▼] 快捷零點修正

[▲]快捷單位切換

2.進入菜單界面時

[●] 確定/退出

[▲][▼] 編輯數據

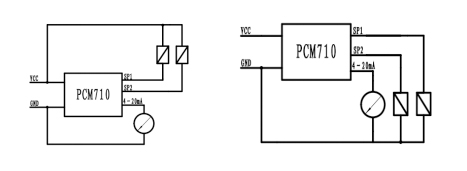

推薦測試電路

NPN輸出接線圖 PNP輸出接線圖

Spx / rPx	帶遲滯設定的OUx開啟時系統壓力的上限值/下限值。如果OUTx的參數[Hno]或[Hnc]在擴展功能“EF“菜單中已設定，則顯示Spx/rpx。
FHx / FLx	帶窗口設定的Oux開啟時系統壓力的上限值/下限值。如果OUTx的參數[Fno]或[Fnc]在擴展功能“EF“菜單中已設定，則顯示FHx/FLx。
EF	擴展功能，打開第二級菜單
RES	恢復出廠設置
OUx	選擇輸出模式
UNI	選擇顯示單位 Kpa MPa bar PSI四個單位可選
P-N	NPN/PNP開關方式選擇
DAP	阻尼參數
P-H/P-L	變送器滿點/零點遷移
DSx/DRx	開關動作延時
DIS	屏幕倒顯
HI/LO	歷史最大值/最小值
EXI	退出設置界面

如上就是南京沃天PCM710智能壓力開關的使用說明書，該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。
