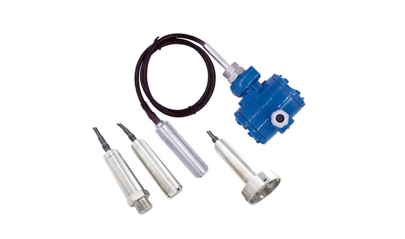

投入式液位傳感器是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件組裝的傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。

投入式液位變送器是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。

工作原理

用靜壓測量原理：

當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po

式中：

P：變送器迎液面所受壓力

ρ：被測液體密度

g：當?shù)刂亓铀俣?

Po：液面上大氣壓

H：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以得到液位深度。

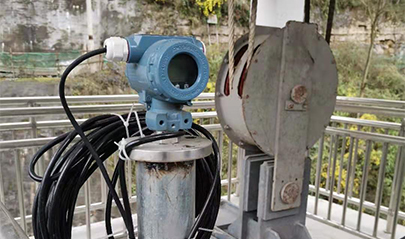

圖中為帶顯示的液位變送器，可實時監測現場的情況，為工作人員的統計帶來極大的方便。

投入式液位變送器廣泛應用于河流、地下水位、水庫、水塔及容器等場合的液位測量與控制，它是通過測量液體的壓力進而換算成液位的一種傳感器，原理在于所測液體靜壓與該液體的高度是成正比例的關系。投入式液位變送器可分為是否需要帶顯示，是否需要遠傳兩種。傳感器芯體通常采用擴散硅的，具有測量精度高、結構緊湊、穩定性好等特點。

選擇投入式液位變送器的時候要先考察應用場合，如果在腐蝕性環境當中應用，要選擇防護等級高，且防腐傳感器，還要注意液位傳感器量程的大小和接口的要求。投入式變送傳感器廣泛應用于水廠、污水處理場、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、河道、海洋等場合液位的測量。

安裝提示：

1、在流動的水中測量水位時，介質波動較大的情況下，可以在水道中插入一根鋼管，內徑在5厘米左右，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ5左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。

2、在水道介質波動和泥沙較大時，還可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確度。

3、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。
