惠斯通電橋不是惠斯通發明的，在測量電阻及其它電學實驗時，經常會用到叫惠斯通電橋的電路，很多人認為這種電橋是惠斯通發明的，其實，這是一個誤會，這種電橋是由英國發明家克里斯蒂在 1833年發明的，但是由于惠斯通第一個用它來測量電阻，所以人們習慣上就把這種電橋稱作了惠斯通電橋。

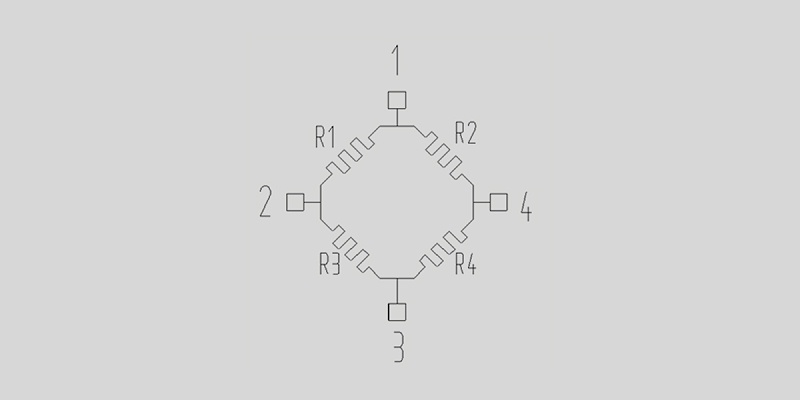

惠斯通電橋是由四個電阻組成的電橋電路，這四個電阻分別叫做電橋的橋臂，惠斯通電橋利用電阻的變化來測量物理量的變化。

          ⑴ 對邊

          R13=(R1+R3)//(R2+R4)

          R24=(R1+R2)//(R3+R4)

          ⑵ 鄰邊

          R12=R1//(R2+R3+R4)

          R23=R3//(R1+R2+R4)

          R43=R4//(R1+R2+R3)

          R14=R2//(R1+R3+R4)

          ⑶ 硅壓力芯片中的4 個電阻非常接近，簡稱為橋阻R。

           R1≈R2 ≈R3≈R4 ≈R

           R13≈R24 ≈R

           R12≈R23 ≈ R43≈R14≈3/4R

          硅壓力芯片中的電橋與理論存在差異，實際測試電阻時是有方向的，假設圖中 1端是IN+ ，3是IN-，測量電阻的萬用表正表筆應接高點位，即測量1 、3 間的電阻，1接正表筆 + ，3 接負表筆。

          電橋不平衡時，G的電流IG與R1， R2，R3，R4有關。利用這一關系也可根據IG及三個臂的電阻值求得第四個臂的阻值，因此不平衡電橋原則上也可測量電阻。

        （部分資料來源于百度百科）
